Chi tiết sản phẩm

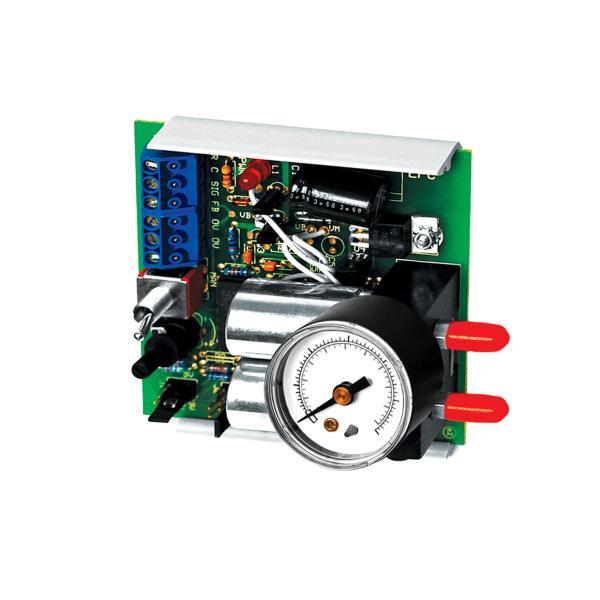

EPCG – EPC
Sản phẩm này được bảo hành trong vòng Hai (2) năm theo Chính sách Bảo hành Hạn chế của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Đầu vào tín hiệu Analog (0-5VDC), Đầu ra áp suất (0-10PSI), Van đơn, Lỗ thông khí 0.007″, Đồng hồ, (0-10V, 0-15V 0-20mA), (0-15PSI, 0-20PSI)
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cung cấp: | 24 VAC (+/- 10%), 50/60 Hz, 24 VDC (+10% / -5%) |
| Dòng cung cấp: | 500 mAAC, 200 mADC Tối đa |
| Nguồn tín hiệu đầu vào: | 0-5 VDC @ vô cực Ω | 0-10 VDC @ vô cực Ω | 0-15 VDC @ vô cực Ω | 0-20 mA / 250Ω |
| Dải tín hiệu phản hồi đầu ra: | 0-5 VDC |
| Dải áp suất đầu ra (Chọn nối jumper): | Hiệu chỉnh trường có thể từ 0 đến 20 psig (0-138 kPa) tối đa và có thể chọn 0-10 psig (0-68.95 kPa), 0-15 psig (0-103.43 kPa) hoặc 0-20 psig (137.9 kPa) |
| Độ chính xác áp suất đầu ra: | 1% nhiệt độ phòng | 2% dải toàn cầu trên dải nhiệt độ hoạt động |
| Nút điều khiển thủ công / tự động: | Chế độ MAN = đầu ra có thể thay đổi | Chế độ AUTO = đầu ra được điều khiển từ tín hiệu đầu vào |
| Đầu ra phản hồi thủ công / tự động: | Các tiếp điểm khô: 24 VDC/VAC @ 1A tối đa, N.O. trong chế độ AUTO (Tùy chọn: N.O. trong chế độ MAN) |
| Lưu lượng khí: | Van cung cấp @ 25 psig (172.38 kPa) chính/20 psig (137.9 kPa) ra, 2300 scim và đường chính yêu cầu 2 in3 / 33.78 cm3 (tối thiểu) | Tối thiểu 25 ft của ống nhánh poly O.D. 1/4″ (0.64 cm) |
| Lọc: | Được cung cấp với bộ lọc integral-in-barb 80-100 micron (Mã số PN004) ngoại trừ EPC2LG được cung cấp với bộ lọc ngoại 5 micron đường ống (PN021) |
| Kết nối | Kích thước dây: | Block ốc 90° cắm gỡ được | Từ 16 (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Chỉ số momen xoắn khối terminal block: | 0.5 Nm (Tối Thiểu); 0.6 Nm (Tối đa) |
| Kết nối | Kích thước Loại ống khí nén: | 1/4″ O.D. (đường kính ngoại bì 1/4″) nhỏ (1/8″ I.D. – đường kính trong 1/8″) polyethylene |
| Phụ kiện khí nén: | Các phụ kiện đồng rời cho Main & Branch trong bộ válet chính, cổng đo bằng-vít 1/8-27-FNPT |
| Dải áp suất đo (Mô hình đồng hồ đo): | 0-30 psig (0-200 kPa) |
| Độ chính xác áp suất đo (Mô hình đồng hồ đo): | ±2.5% giữa dải (±3.5% toàn dải) |
| Dải nhiệt độ hoạt động: | 35 đến 120°F (1.7 đến 48.9°C) |
| Dải RH hoạt động: | 10 đến 95% không ngưng tụ |
| Dải nhiệt độ lưu trữ: | -20 đến 150°F (-28.9 đến 65.5°C) |
| Chất liệu Snaptrack: | Clorua polyvinyl (PVC) |
| Xếp hạng cháy của Snaptrack: | UL94 V-0 |
| Trọng lượng sản phẩm: | EPCG: 0.46 lbs. (0.2069 Kg) | EPC2G: 0.70 lbs. (0.3175 Kg) | EPC2GFS: 0.68 lbs. (0.309 Kg) | EPC2GB: 1 lbs 1 oz. (0.482 Kg) | EPC2GFSB: 0.96 lbs. (0.436 Kg) |
| Các phê duyệt của cơ quan: | RoHS2, WEEE |
