Chi tiết sản phẩm

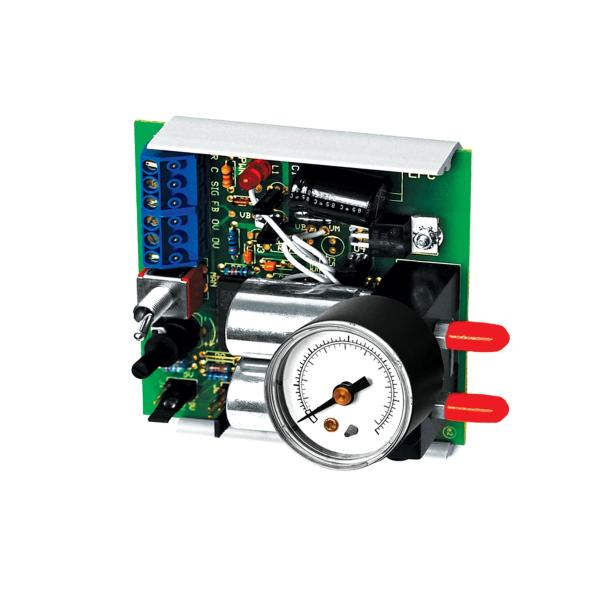

EPC2GFS – EPC
Đây là sản phẩm được bảo hành trong vòng Hai (2) Năm theo chính sách của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Đầu vào Analog (0-5VDC), Đầu ra Áp suất (0-10PSI), Van kép, Tháo khí khi mất điện, Đồng hồ đo, (0-10V, 0-15V 0-20mA), (0-15PSI, 0-20PSI)
Ứng dụng sản phẩm
- Kiểm soát van hỗn hợp ba chiều
- Kiểm soát tải máy làm lạnh
- Kiểm soát vị trí bơm lực
- Kiểm soát van và actioner ống khí nén
- Kiểm soát cánh quạt
- Kiểm soát DDC
- Ứng dụng trên trần (Van hỗn hợp & VAV Boxes)
Mô tả chi tiết
| Điện áp cung cấp: | 24 VAC (+/- 10%), 50/60 Hz, 24 VDC (+10% / -5%) |
| Dòng cung cấp: | 500 mAAC, 200 mADC Tối đa |
| Nguồn tín hiệu đầu vào: | 0-5 VDC @ ∞Ω | 0-10 VDC @ ∞Ω | 0-15 VDC @ ∞Ω | 0-20 mA / 250Ω |
| Dải tín hiệu đầu ra phản hồi: | 0-5 VDC = Dải đầu ra |
| Dải áp suất đầu ra (Chọn qua nút nhả): | Hiệu chuẩn trường: 0 đến 20 psig (0-138 kPa) tối đa | 0-10 psig (0-68,95 kPa), 0-15 psig (0-103,43 kPa) hoặc 0-20 psig (137,9 kPa) |
| Độ chính xác áp suất đầu ra: | 1% nhiệt độ phòng | 2% toàn dải qua dải nhiệt độ hoạt động |
| Công xuất thủ công/Tự động: | Chuyển đổi tay = đầu ra có thể biến đổi | Chuyển đổi tự động = đầu ra được điều khiển từ tín hiệu đầu vào |
| Tín hiệu phản hồi đầu ra thủ công/Tự động: | Các tiếp xúc khô: 24 VDC/VAC @ 1A tối đa, N.O. trong hoạt động Tự động (Tùy chọn: N.O. trong hoạt động Thủ công) |
| Lưu lượng khí: | Van cấp dẫn @ 25 psig (172.38 kPa) chính/20 psig (137.9 kPa) ra, 2300 scim | Đường nhánh yêu cầu 2 in3 / 33.78 cm3 (tối thiểu) | Tối thiểu 25 ft của ống phân nhánh poly O.D. 1/4″ |
| Lọc: | Được trang bị với bộ lọc 80-100 micron tích hợp trong ống (Mã PN004) ngoại trừ EPC2LG được trang bị với bộ lọc ngoại 5 micron trên đường dây (PN021) |
| Kết nối | Kích thước dây: | Các khối terminal vít 90° có thể gắng | 16 (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Chỉ số vặn terminal block: | 0,5 Nm (Tối thiểu); 0.6 Nm (Tối đa) |
| Kết nối | Loại kích thước ống khí nén: | 1/4″ O.D. danh nghĩa (1/8″ I.D.) polyethylene |
| Ống khí nén: | Các phụ kiện đồng thau có thể tháo rời cho Kết nối chính & nhánh trong bộ tạo hình, cắm cổng đo 1/8-27-FNPT |
| Dải áp suất đo (Các mô hình đo áp suất): | 0-30 psig (0-200 kPa) |
| Độ chính xác áp suất đo (Các mô hình đo áp suất): | ±2.5% trên trục giữa (±3.5% toàn dải) |
| Dải nhiệt độ hoạt động: | 35 đến 120°F (1.7 đến 48.9°C) |
| Độ ẩm hoạt động: | 10 đến 95% không ngưng tụ |
| Dải nhiệt độ lưu trữ: | -20 đến 150°F (-28.9 đến 65.5°C) |
| Chất liệu Snaptrack: | Vinyl clođan polyvinyl (PVC) |
| Chất chống cháy Snaptrack: | UL94 V-0 |
| Trọng lượng sản phẩm: | EPCG: 0.46 lbs. (0.2069 Kg) | EPC2G: 0.70 lbs. (0.3175 Kg) | EPC2GFS: 0.68 lbs. (0.309 Kg) | EPC2GB: 1 lbs 1 oz. (0.482 Kg) | EPC2GFSB: 0.96 lbs. (0.436 Kg) |
| Các phê duyệt cơ quan: | RoHS2, WEEE |
