Chi tiết sản phẩm
Tổng quan sản phẩm

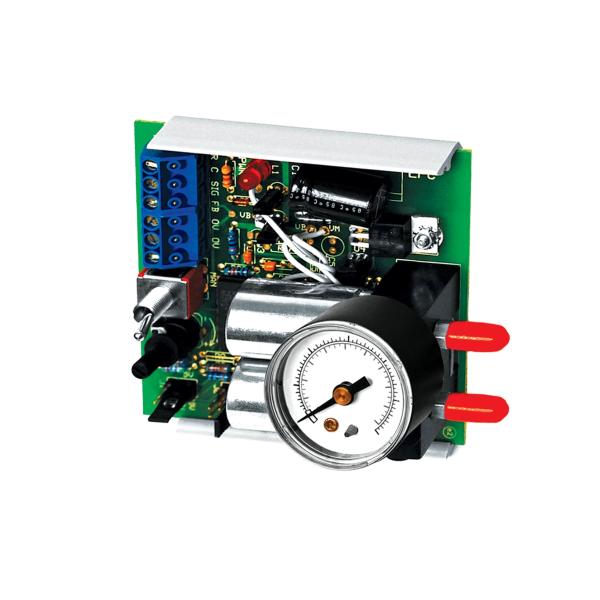

Đầu vào Analog (0-5VDC), Đầu ra Áp suất (0-10PSI), Van Đôi, Giữ Áp suất Chi nhánh, Đồng hồ, (0-10V, 0-15V, 0-20mA), (0-15PSI, 0-20PSI)
Ứng dụng sản phẩm
Mô tả chi tiết
| Thông số sản phẩm | |
| Điện áp cấp: | 24 VAC (+/- 10%), 50/60 Hz, 24 VDC (+10% / -5%) |
| Dòng cấp điện: | 500 mAAC, 200 mADC tối đa |
| Nguồn tín hiệu đầu vào: | 0-5 VDC @ vô hạn Ω | 0-10 VDC @ vô hạn Ω | 0-15 VDC @ vô hạn Ω | 0-20 mA / 250Ω |
| Dải tín hiệu phản hồi đầu ra: | 0-5 VDC = Dải đầu ra |
| Dải áp suất đầu ra (Có thể hiệu chỉnh thông qua jumper): |
Field Calibration Possible: 0 to 20 psig (0-138 kPa) tối đa 0-10 psig (0-68.95 kPa), 0-15 psig (0-103.43 kPa) hoặc 0-20 psig (137.9 kPa) |
| Độ chính xác áp suất đầu ra: | 1% nhiệt độ phòng | 2% toàn dải trong khoảng nhiệt độ hoạt động |
| Chuyển đổi thủ công/tự động: | Chức năng MAN = đầu ra có thể thay đổi | Chức năng AUTO = đầu ra được điều khiển từ tín hiệu đầu vào |
| Đầu ra điều khiển thủ công/tự động: | Dry Contacts: 24 VDC/VAC @ 1A tối đa, N.O. trong chế độ AUTO operation (Tùy chọn: N.O. trong chế độ MAN operation) |
| Lưu lượng khí: |
Van cung cấp @ 25 psig (172.38 kPa) chính/20 psig (137.9 kPa) ra, 2300 scim Đường ống phụ yêu cầu 2 in3 / 33.78 cm3 (tối thiểu) | Tối thiểu 25 ft ống đường kính ngoài 1/4″ |
| Lọc: |
Có sẵn với lọc 80-100 micron tích hợp trong chân (Số hiệu PN004) trừ EPC2LG được trang bị với lọc 5 micron ngoại vi trực tiếp (PN021) |
| Kết nối | Kích thước dây: | 90° Kẹp Vít Đầu Nối Khóa | 16 (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Momen xoắn cầu có thể chịu được của khối kết nối: | 0.5 Nm (Tối thiểu); 0.6 Nm (Tối đa) |
| Kết nối | Kích thước-Loại Ống khí áp: | 1/4″ O.D. danh nôm (1/8″ I.D.) polyethylene |
| Kích thước Ống khí Pneumatic: | Nối ren bằng đồng có thể tháo rời cho Main & Branchc ở bộ dẫn lệnh gia công, Chốt 1/8-27-FNPT cho cổ cắm đồng hồ |
| Dải áp suất đồng hồ (Mô hình Đồng hồ): | 0-30 psig (0-200 kPa) |
| Độ chính xác áp suất đồng hồ (Mô hình Đồng hồ): | ±2.5% trung điểm (±3.5% toàn dải) |
| Dải nhiệt độ hoạt động: | 35 đến 120°F (1.7 đến 48.9°C) |
| Dải RH hoạt động: | 10 đến 95% không ngưng tụ |
| Dải nhiệt độ lưu trữ: | -20 đến 150°F (-28.9 đến 65.5°C) |
| Chất liệu Snaptrack: | Polivinyl clorua (PVC) |
| Xếp hạng chống cháy của Snaptrack: | UL94 V-0 |
| Trọng lượng sản phẩm: |
EPCG: 0.46 lbs. (0.2069 Kg) | EPC2G: 0.70 lbs. (0.3175 Kg) | EPC2GFS: 0.68 lbs. (0.309 Kg) EPC2GB: 1 lbs 1 oz. (0.482 Kg) | EPC2GFSB: 0.96 lbs. (0.436 Kg) |
| Các phê duyệt của cơ quan: | RoHS2, WEEE |
