Chi tiết sản phẩm

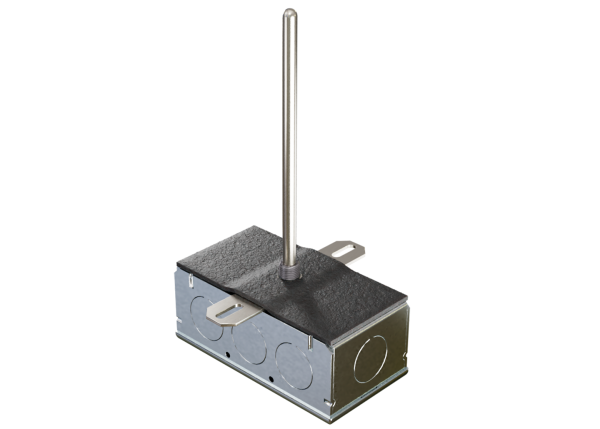

A/TT1K-RA-18″-4-GD – Transmitter Rigid Averaging
Sản phẩm này được bảo hành trong vòng Năm (5) Năm Theo Điều Khoản Hạn Chế của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ truyền dẫn có RTD 1.000 Ohm, cảm biến cứng, ống dẫn trung bình, 18″, vỏ bọc mạ kẽm, đầu ra 4-20mA
Ứng dụng sản phẩm
- Đơn vị máy mái nhà
- Theo dõi nhiệt độ không khí hỗn hợp/ra/vào
- Trung tâm dữ liệu
- Bệnh viện
Mô tả chi tiết
| Transmitter Supply Voltage | Supply Current: | +8.5 to 32 VDC (Reverse Polarity Protected) | 25 mA minimum 250 Ohm Load: +13.5 to 32 VDC | 500 Ohm Load: +18.5 to 32 VDC |
| Maximum Load Resistance: | (Terminal Voltage – 8.5 V) | 0.020 A |
| Output Signals: | Model Dependent: Current: 4-20 mA (2-Wire Loop Powered) | Voltage: 1-5 VDC or 2-10 VDC (3-Wires) |
| Calibrated Accuracy | Linearity: | Temp. Spans < 500ºF (260ºC): +/- 0.2% |
| Thermal Drift: | Temp. Spans 100ºF (38ºC): +/- 0.02% |
| Min/Max Temperature Spans: | Minimum Span: 50ºF (28ºC) | Maximum Span: 400ºF (204ºC) |
| TTM100/TTM1K NIST Certification Points: | 3 Point NIST: 20%, 50% & 80% of span | 5 Point NIST: 20%, 35%, 50%, 65%, 80% of span |
| Warm Up Time | Warm Up Drift: | 10 Minutes | +/- 0.1% |
| Transmitter Operating Temperature Range: | -40ºF to 185ºF (-40 to 85ºC) |
| Transmitter Operating Humidity Range: | 0 to 90%, non-condensing |
| Connections | Wire Size: | Screw Terminal Blocks (Polarity Sensitive) | 16 AWG (1.31 mm2) to 26 AWG (0.129 mm2) |
| Terminal Block Torque Rating: | 0.37 ft-lb (0.5 Nm ) nominal |
| Sensor Type | Sensor Curve: | Platinum RTD | PTC (Positive Temperature Coefficient) |
| Number Sensing Points: | Continuous |
| Platinum RTD (PTC) | Number Wires (Wire Colors): | Three | Black/Black/White (Polarity Sensitive) |
| Sensor Output @ 0ºC (32ºF): | 1000 Ohms nominal |
| Sensor Accuracy: | +/- 0.1% @ 0ºC (32ºF) | +/- 0.25% @ 21ºC (70ºF) | +/- 1.0% @ 130ºC (266ºF) |
| Din Standard | Temperature Coeffcient: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Platinum RTD Response Time (63% Step Change): | 15 Seconds nominal |
| Sensor Operating Temperature Range: | -40 to 135ºC (-40 to 275ºF) |
| Enclosure Specifications (Material, Operating Temperature, NEMA Ratings): | “-GD” Enclosure: -40 to 115ºC (-40 to 239ºF); Galvanized Steel; NEMA 1 (IP10) “-PB” Enclosure: -30 to 90ºC (-22 to 194ºF); ABS Plastic; UL94-HB; Plenum Rated “-BB” Enclosure: -40 to 115ºC (-40 to 239ºF); Aluminum; NEMA 3R (IP 14) “-4X” Enclosure: -40 to 70ºC (-40 to 158ºF); Polystyrene Plastic; UL94-V2; NEMA 4X (IP 66) |
| Storage Temperature Range: | -40 to 80ºC (-40 to 176ºF) |
| Operating Humidity Range: | 5 to 90% RH, non-condensing |
| Probe Diameter: | 0.250” (6.35mm) |
| Probe Diameter: | 304 Stainless Steel |
| Fitting Material | Flammability Rating: | Polyamide 66 (High Performance Nylon 66) | UL94-HB |
| Thread Size: | 1/8”-27 NPSM |
| Foam Pad Material | Flammability Rating: | Neoprene/EPDM/SBR Polymer | UL94-HBF; FMVSS-302; MIL-R-6130C |
| Lead Length | Conductor Size: | 12” (30.5 cm) | 22 AWG (0.65mm) |
| Lead Wire Insulation | Wire Rating: | Etched Teflon (PTFE) Colored Leads | Mil Spec 16878/4 Type E |
| Conductor Material: | Silver Plated Copper |
| Agency Approvals: | RoHS, WEEE |
