Chi tiết sản phẩm

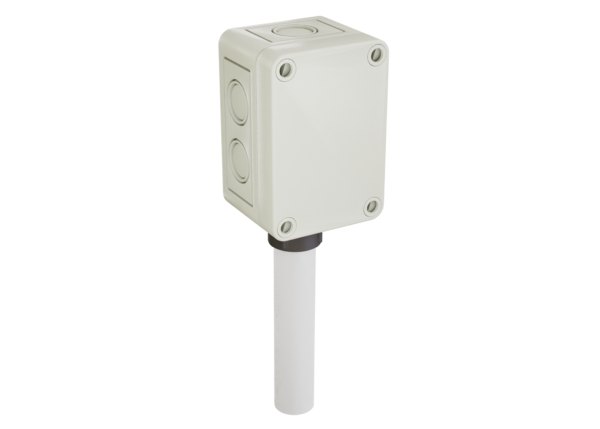

A/TT1K-O-2-4X – Transmitter Outside Air
Sản phẩm này được bảo hành theo Chính sách Bảo hành Giới hạn trong Năm (5) của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ truyền tín hiệu với RTD 1.000 Ohm, không khí bên ngoài, hộp bảo vệ NEMA 4X, đầu ra 2-10VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Thông số sản phẩm | |
| Nguồn cấp cho bộ truyền tín hiệu | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ ngược cực) | 25 mA tối thiểu |
| Kháng tải tối đa: | (Điện áp nguồn – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2 dây, dùng vòng điện) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được cân chỉnh | Tuyến tính: | Phạm vi nhiệt độ < 500ºF (260ºC): +/- 0.2% |
| Sự thay đổi nhiệt: | Phạm vi nhiệt độ 100ºF (38ºC): +/- 0.02%/ºF |
| Điểm chứng nhận NIST cho TTM100/TTM1K: | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Phạm vi nhiệt độ hoạt động của bộ truyền: | -40ºF đến 185ºF (-40 đến 85ºC) |
| Kết nối dây / Độ dày dây: | Khối terminal vít (nhạy cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Mô công cụ khóa terminal: | 0.37 ft-lb (0.5 Nm) danh định |
| Loại cảm biến | Đường cong cảm biến: | RTD Platinum | PTC (Hệ số nhiệt độ dương) |
| Số điểm cảm biến: | Một |
| Đặc điểm cơ bản của cảm biến @ 32ºF (0ºC): | Dòng A/TT/TTM100 Series: 100 Ohm | Dòng A/TT/TTM1K Series: 1000 Ohm |
| Màu dây dẫn: | 100 Ohms (Nâu/Nâu) | 1000 Ohms (Đen/Đen) |
| Lớp dung sai RTD Platinum: | +/- 0.06% Lớp A |
| Độ chính xác của cảm biến: | (Công thức dung sai Lớp A: +/- ºC = (0.15ºC + (0.002 * |t|)) |
| Chuẩn DIN | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Phạm vi nhiệt độ hoạt động: | -40 đến 71ºC (-40 đến 160ºF) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 71ºC (-40 đến 160ºF) |
| Phạm vi độ ẩm hoạt động: | 0 đến 100% RH |
| Thông số vỏ (Chất liệu, Đánh cháy, Nhiệt độ, Xếp hạng NEMA/IP): | “-EH” Vỏ: Nhựa PC/ASA với chất bảo vệ UV; -40 đến 88ºC (-40 đến 190ºF); UL94-V0 “-4X” Vỏ: Nhựa Polystyrene, -40 đến 70ºC (-40 đến 158ºF), UL94-V2, NEMA 4X (IP 66) “-BB” Vỏ: Nhôm, -40 đến 121ºC (-40 đến 250ºF), NEMA 3R |
| Độ dài dây dẫn | Kích thước dẫn: | 14” (35.6cm) | 22 AWG (0.65mm) |
| Chất cách điện dây dẫn | Xếp hạng dây: | Etched (PTFE) Teflon có màu | MIL-W-16878/4 (Loại E) |
| Vật liệu dẫn: | Đồng mạ bạch kim |
| Vật liệu đầu nối | Đánh cháy: | Polyamide 6.6 | UL94-V2 (Bao gồm chỉ với lựa chọn vỏ “-4X”) |
| Xếp hạng NEMA: | IP68 (NEMA 4X) |
| Trọng lượng sản phẩm: | Dòng A/TT/TTM-O-EH Series: 0.49 lbs. (0.222 kg) | Dòng A/TT/TTM-O-4X Series: 0.41 lbs. (0.180 kg); Dòng A/TT/TTM-O-BB Series: 0.79 lbs. (0.358 kg) | Tùy chọn “-POT”: +0.12 lbs. (0.055 kg) so với trọng lượng khác |
| Cơ quan chấp thuận: | RoHS2, WEEE |
