Chi tiết sản phẩm

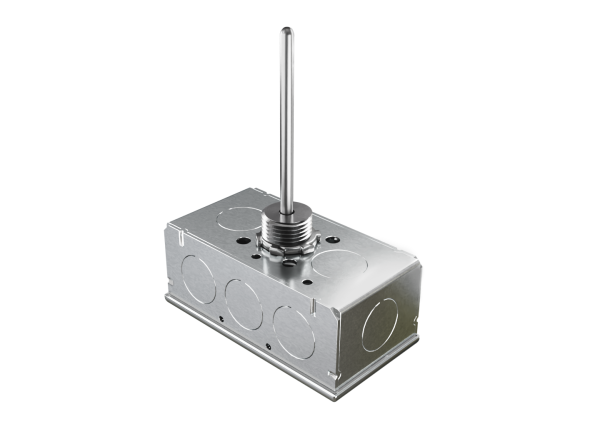

A/TT1K-INW-6″-2-GD – Transmitter Immersion
Sản phẩm này được bảo hành giới hạn trong năm (5) năm của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ phát có RTD 1,000 Ohm, lồng vào nước, không có ống chứa nhiệt, 6″, Đầu ra 2-10VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cung cấp bộ truyền | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ cực ngược) | Tối thiểu 25 mA |
| 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC | |
| TT Kháng tải tối đa: | (Điện áp terminal – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2 dây được cấp nguồn vòng) Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn của TT | Tuyến tính: | Phạm vi nhiệt độ 500°F (260°C): +/- 0.5% |
| Độ nhiệt độ dạng: | Phạm vi nhiệt độ 100°F (38°C): +/- 0.02% |
| Điểm chứng nhận NIST TTM100/TTM1K: | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Thời gian khởi động | Điều chỉnh khởi động: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động: | -40 đến 185°F (-40 đến 85°C) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 185°F (-40 đến 85°C) |
| Phạm vi độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Phạm vi nhiệt độ đã được hiệu chuẩn: | Phạm vi nhiệt độ tối thiểu: 50°F (28°C) | Phạm vi nhiệt độ tối đa: 500°F (260°C) |
| Phạm vi nhiệt độ đã được hiệu chuẩn khớp (mô hình A/TTM): | -45 đến 155°C (-49 đến 311°F) |
| Kết nối | Kích thước dây: | Khối mối vít (nhạy cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Đánh giá mô-men xoắn khối terminal: | 0.37 ft-lb (0.5 Nm) bình thường |
| Loại cảm biến: | Platinum RTD |
| Đường cong cảm biến: | PTC (Hệ số nhiệt độ dương) |
| Số điểm cảm biến: | Một |
| Số lõi: | Hai |
| Màu dây dẫn: | Dòng TT100/TTM100: Nâu/Nâu | Dòng TT1K/TTM1K: Đen/Đen |
| Đầu ra cảm biến @ 0ºC (32ºF): | Dòng TT100/TTM100: 100 Ohm thông thường | Dòng TT1K/TTM1K: 1000 Ohm thông thường |
| Lớp dung sai Platinum RTD: | +/- 0.06% Lớp A |
| Độ chính xác: | (Công thức dung sai: +/- °C = (0.15°C + (0.002 * |t|)) nơi |t| là giá trị tuyệt đối của nhiệt độ trên hoặc dưới 0°C |
| Chuẩn DIN | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm/°C |
| Ổn định: | +/- 0.03% sau 1000 Giờ @ 300°C (572°F) |
| Thời gian phản hồi (Thay đổi bước 63%): | 8 Giây nominal |
| Phạm vi nhiệt độ hoạt động của cảm biến: | -40 đến 200ºC (-40 đến 392ºF) |
| Thông số bảo vệ (Chất liệu, Độ cháy, Nhiệt độ, Đánh giá NEMA/IP): | Enclosure “-GD”: Thép mạ kẽm, -40 đến 121°C (-40 đến 250°F), NEMA 1 (IP10) Enclosure “-PB”: -30 đến 100ºC (-22 đến 212ºF), Nhựa ABS, UL94-5VB, Trình đánh giá Plenum Enclosure “-BB”: Nhôm, -40 đến 121°C (-40 đến 250°F), NEMA 3R Enclosure “-4X”: Nhựa Polystyrene, -40 đến 70°C (-40 đến 158°F), UL94-V2, NEMA 4X (IP 66) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 85°C (-40 đến 185°F) |
| Phạm vi độ ẩm hoạt động: | 10 đến 90% RH, không ngưng tụ |
| Đường kính cảm biến: | 0.250″ (6.35 mm) |
| Vật liệu ống chứa cảm biến | Đường kính lỗ: | 0.260″ (6.60mm) |
