Chi tiết sản phẩm

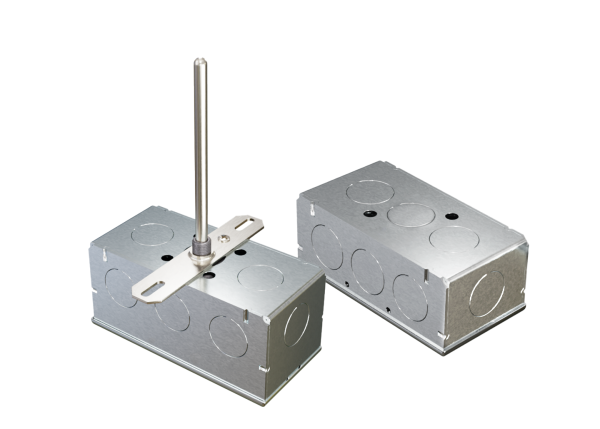

A/TT1K-HT-D-18″-4-GD – High Temp Duct
Sản phẩm này được bảo hành trong vòng Năm (5) Năm theo Điều khoản Hạn chế của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ phát với RTD 1.000 Ohm, Ống dẫn nhiệt độ cao, 18″ 316 SS, Vỏ galvanized, Đầu ra 4-20mA
Ứng dụng sản phẩm
Mô tả chi tiết
| Thông số sản phẩm | Chi tiết |
|---|---|
| Điện áp cung cấp bộ phát | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ cực ngược) | Tối thiểu 25 mA |
| Điện trở tải tối đa: | (Điện áp terminal – 8.5 V) | 0.020 A |
| Tính hiệu đầu ra: | Dòng: 4-20 mA (Nguồn Loop 2 dây) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 Dây) |
| Độ chính xác hiệu chuẩn | Tuyến tính: | Phạm vi nhiệt độ 500ºF (260ºC): +/- 0.5% |
| Độ biến thiên nhiệt độ: | Phạm vi nhiệt độ 100ºF (38ºC): +/- 0.02% |
| Thời gian khởi động | Biến thiên khởi động: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động TT: | -40ºF (-40ºC) đến 185ºF (85ºC) |
| Phạm vi độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Phạm vi nhiệt độ được hiệu chuẩn: | Phạm vi nhiệt độ tối thiểu: 50ºF (28ºC) | Phạm vi nhiệt độ tối đa: 800ºF (426ºC) |
| Phạm vi nhiệt độ được hiệu chuẩn khớp (mô hình A/TTM): | -49ºF đến 311ºF (-45ºC đến 155ºC) |
| Kết nối | Kích thước dây: | Khối terminal vít (Không nhạy cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Xếp hạng mô men xoắn khối terminal: | 0.5 Nm nomina |
| Loại cảm biến | Đường cong cảm biến: | RTD bằng bạch kim | PTC (Hệ số nhiệt độ dương) |
| Số điểm cảm biến: | Một |
| Số dây: | A/100-3W-HT-D-XX” và A/1K-3W-HT-D-xx”: Ba (Màu trắng / Hai đỏ) Nhạy cực |
| Đầu ra cảm biến @ 0ºC (32ºF): | A/100-3W-HT-D-xx”: 100 Ohm nomina | A/1K-3W-HT-D-xx”: 1000 Ohm nomina |
| Độ chịu nhiệt của cảm biến | Độ chính xác: | +/- 0.12% Lớp B | Công thức Độ chịu nhiệt lớp B: +/- ºC = (0.30ºC + (0.005 * |t|)) |
| Chuẩn DIN | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Ổn định: | < 0.04 % trong 1000 giờ ở 400ºC |
| Tự sưởi ấm | Dòng hoạt động tối đa: | 100 Ohm RTD: 7 mW/ºC (Không khí đứng yên) | 5 mA | 1K Ohm RTD: 4 mW/°C (Không khí đứng yên) | 3 mA |
| Phạm vi nhiệt độ hoạt động của cảm biến: | -40 đến 395ºC (-40 đến 743ºF) |
| Thông số vỏ (Chất liệu, chống cháy, nhiệt độ, NEMA/IP Rating): | “-GD” Vỏ: -40 đến 199ºC (-40 đến 390ºF); Thép mạ kẽm; NEMA 1 (IP10) | “-BB” Vỏ: Nhôm, -40 đến 121ºC (-40 đến 250ºF), Được phân loại Plenum, NEMA 3R |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 85ºC (-40 đến 185ºF) |
| Phạm vi độ ẩm hoạt động: | 10 đến 90% RH, không ngưng tụ |
| Chất liệu đầu dò: | Thép không gỉ 316 |
| Đường kính đầu dò: | 0.250” (6.35mm) |
| Chất liệu ống nén: | Thép không gỉ 316 |
| Chiều dài dây dẫn | Kích cỡ dây dẫn: | 8’ (2.44 m) | 24 AWG (0.20 mm2) |
| Cách điện dây dẫn | Xếp hạng dây: | Cách điện bọc sợi thủy tinh với băng Mica | 27% Niken mạ đồng |
| Phê duyệt cơ quan: | RoHS2, WEEE |
