Chi tiết sản phẩm

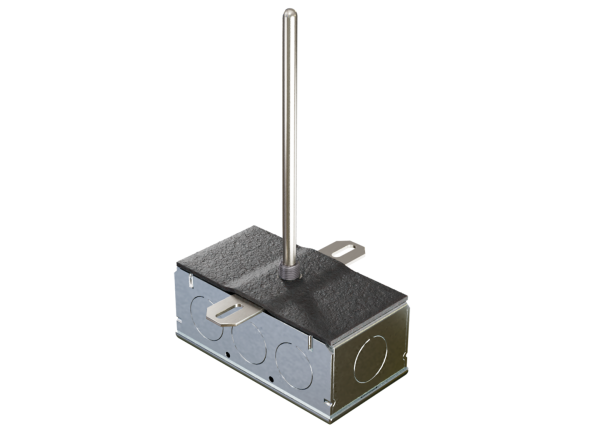

A/TT1K-D-8″-2-GD – Transmitter Duct
Sản phẩm này được bảo hành trong Vòng Năm (5) Năm của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ truyền tín hiệu với RTD 1.000 Ohm, loại Duct, 8″, vỏ bọc bằng Kẽm, đầu ra 2-10VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cung cấp bộ phát | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ ngược cực) | Tối thiểu 25 mA |
| 250 Ohm Load: +13.5 đến 32 VDC | |
| 500 Ohm Load: +18.5 đến 32 VDC | |
| Trở kháng tải tối đa: | (Điện áp terminal – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2 dây) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Độ tuyến tính: | Nhiệt độ 500ºF (260ºC): +/- 0.5% | Bộ hiệu chuẩn của bộ phát tại 71ºF (22ºC) |
| Độ chệch nhiệt: | Nhiệt độ 100ºF (38ºC): +/- 0.02% | Độ chệch nhiệt được tham chiếu đến nhiệt độ hiệu chuẩn 71ºF |
| Điểm Chứng nhận NIST TTM100/TTM1K: | 3 Điểm NIST: 20%, 50% & 80% của dải đo | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của dải đo |
| Thời gian tiếp xúc: | 10 Phút | Độ chệch +/- 0.1% |
| Dải nhiệt độ hoạt động của bộ phát: | -40ºF (-40ºC) đến 185ºF (85ºC) |
| Dải độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Min/Max Dải nhiệt độ: | Min Dải nhiệt: 50ºF (28ºC) | Max Dải nhiệt: 500ºF (260ºC) |
| Kiểu cảm biến: | PT100 |
| Kiểu khớp cảm biến: | PTC (Hệ số nhiệt tích cực) |
| Số điểm cảm nhận: | Một |
| Số dây: | Hai |
| Màu dây dẫn: | Loạt A/TT100/TTM100: Nâu/Nâu | Loạt A/TT1K/TTM1K: Đen/Đen |
| Công suất cảm biến @ 0ºC (32ºF): | Loạt A/TT100/TTM100: 100 Ohm nominal | Loạt A/TT1K/TTM1K: 1000 Ohm nominal |
| Sai số cảm biến | Độ chính xác: | +/- 0.06% Class A | (Công thức Sai số: +/- ºC = (0.15ºC + (0.002 * |t|)) |
| Tiêu chuẩn DIN | Hệ số nhiệt: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Ổn định: | +/- 0.03% sau 1000 giờ @ 300ºC (572ºF) |
| Thời gian phản hồi (63% Thay đổi bước): | 8 Giây (dự kiến) |
| Dải nhiệt độ hoạt động: | -40 đến 200ºC (-40 đến 392ºF) |
| Đánh giá nhiệt độ vỏ: | “-GD” Vỏ: -40 đến 115ºC (-40 đến 239ºF), Thép mạ kẽm, NEMA 1 (IP10) | “-PB” Vỏ: -30 đến 100ºC (-22 đến 212ºF), Nhựa ABS, UL94-5VB, Đánh giá Plenum |
| Dải nhiệt độ báo quản: | -40 đến 85ºC (-40 đến 185ºF) |
| Dải độ ẩm hoạt động: | 10 đến 90% RH, không ngưng tụ |
| Đường kính Đầu dò: | 0.250” (6.35mm) |
| Vật liệu đầu dò: | Thép không gỉ 304 |
| Vật liệu gắn nối | Đánh giá cháy: | Polyamide 66 (Nylon 66 Hiệu suất cao) | UL94-HB |
| Vật liệu Pad Xốp | Đánh giá cháy: | Polyme Neoprene/EPDM/SBR | UL94-HBF; FMVSS-302; MIL-R-6130C |
| Độ dài dây dẫn | Kích thước dẫn: | 14” (35.6 cm) | 22 AWG (0.65mm) |
| Cách nhiệt dây dẫn | Đánh giá dây: | Chất dẫn Teflon ets | Mil Spec 16878/4 Loại E |
| Vật liệu dây dẫn: | Đồng mạ bạc |
| Các tổ chức chấp thuận: | RoHS2, WEEE |
