Chi tiết sản phẩm

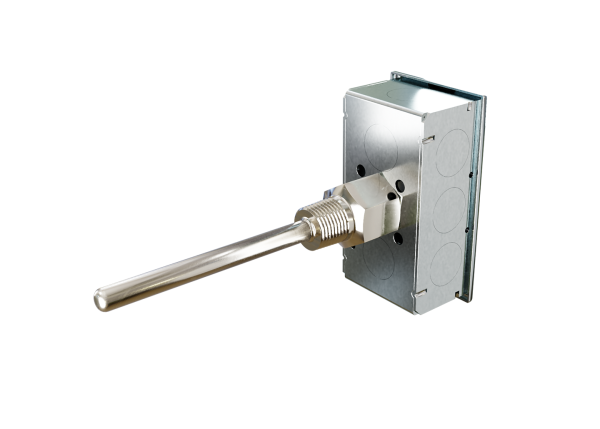

A/TT100-I-6″-4-GD – Transmitter Immersion
Đã có bảo hành giới hạn trong năm (5) năm của ACI cho sản phẩm này.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ phát với 100 Ohm RTD, ngâm chìm, ống hàn, 6″, vỏ mạ kẽm, Đầu ra 4-20mA
Ứng dụng sản phẩm
- Hệ thống nước lạnh
- Hệ thống nước nóng
- Bồn nước nóng
- Bơm
- Máy nén
- Máy làm lạnh
Mô tả chi tiết
| Thông số sản phẩm | Giá trị |
|---|---|
| Điện áp cung cấp bộ truyền | +8.5 đến 32 VDC (Bảo vệ đảo cực) | 25 mA tối thiểu 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC |
| TT Độ nhạy tải tối đa | (Điện áp terminal – 8.5 V) | 0.020 A |
| Tín hiệu đầu ra | Dòng: 4-20 mA (2-Wire Loop Powered) Điện áp: 1-5 VDC hoặc 2-10 VDC (3 Dây) |
| Độ chính xác được hiệu chuẩn TT | Phạm vi nhiệt độ 500°F (260°C): +/- 0.5% |
| Độ biến thiên nhiệt độ | Phạm vi nhiệt độ 100°F (38°C): +/- 0.02% |
| Điểm chứng nhận NIST của TTM100/TTM1K | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Thời gian đưa cảm biến lên nhiệt độ | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động | -40 đến 185°F (-40 đến 85°C) |
| Phạm vi nhiệt độ lưu trữ | -40 đến 185°F (-40 đến 85°C) |
| Phạm vi độ ẩm hoạt động | 0 đến 90%, không ngưng tụ |
| Phạm vi nhiệt độ được hiệu chuẩn | Phạm vi nhiệt độ tối thiểu: 50°F (28°C) | Phạm vi nhiệt độ tối đa: 500F (260°C) |
| Phạm vi nhiệt độ kết cấu được hiệu chuẩn (các model A/TTM) | -45 đến 155°C (-49 đến 311°F) |
| Kết nối | Kích thước dây | Khối cấp cứng vít (Phân cực nhạy) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Mô hình cảm biến | Platinum RTD |
| Đường cong cảm biến | PTC (Hệ số nhiệt đa dương) |
| Số điểm cảm biến | Một |
| Số dây | Hai |
| Mầu dây dẫn | Dòng A/TT100/TTM100: Nâu/Nâu | Dòng A/TT1K/TTM1K: Đen/Đen |
| Độ nhạy sản xuất cảm biến @ 0ºC (32ºF) | Dòng A/TT100/TTM100: 100 Ohm định mức | Dòng A/TT1K/TTM1K: 1000 Ohm định mức |
| Lớp độ nhạy Platinum RTD | +/- 0.06% Lớp A |
| Độ chính xác | (Công thức sai số: +/- °C = (0.15°C + (0.002 * |t|)) với |t| là giá trị tuyệt đối của nhiệt độ trên hoặc dưới 0°C |
| Tiêu chuẩn Din | Hệ số nhiệt | DIN EN 60751 (IEC 751) | 3850 ppm/°C |
| Ổn định | +/- 0.03% sau 1000 Giờ @ 300°C (572°F) |
| Thời gian đáp ứng (Thay đổi 63%) | 8 Giây định mức |
| Phạm vi nhiệt độ hoạt động của cảm biến | -40 đến 200ºC (-40 đến 392ºF) |
| Đặc điểm bảo vệ (Chất liệu, Đánh cháy, Nhiệt độ, Đánh giá NEMA/IP) | “-GD” Enclosure: Thép mạ kẽm, -40 đến 121°C (-40 đến 250°F), NEMA 1 (IP10) “-PB” Enclosure: -30 đến 100ºC (-22 đến 212ºF), Nhựa ABS, UL94-5VB, Đánh giá Plenum “-BB” Enclosure: Nhôm, -40 đến 121°C (-40 đến 250°F), NEMA 3R “-4X” Enclosure: Nhựa Polystyrene, -40 đến 70°C (-40 đến 158°F), UL94-V2, NEMA 4X (IP 66) |
| Phạm vi nhiệt độ lưu trữ | -40 đến 85°C (-40 đến 185°F) |
| Phạm vi độ ẩm hoạt động | 10 đến 90% RH, không ngưng tụ |
| Đường kính cảm biến | 0.250″ (6.35 mm) |
| Chất liệu giữ nhiệt | Đường kính lỗ | 0.260″ (6.60mm) |
