Chi tiết sản phẩm

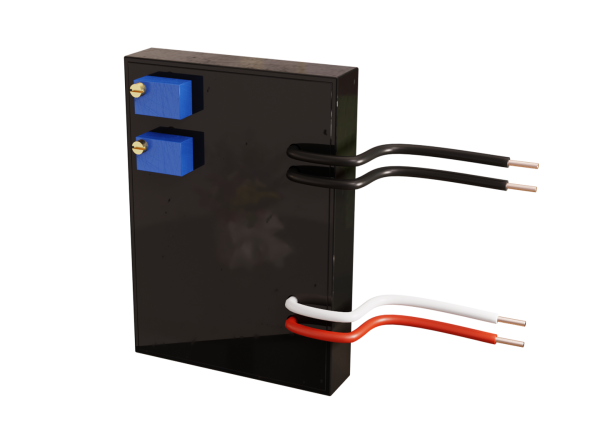

A/TT100-BO-4-POTTED – Transmitter Board Only
Sản phẩm này được bảo hành trong vòng Năm (5) Năm theo Điều lệ giới hạn của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ truyền tín hiệu với RTD 100 Ohm, chỉ mạch, đầu ra 4-20mA, bảng mạch đã được lót keo
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cấp điện của truyền điện | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ cực ngược) | Tối thiểu 25 mA |
| 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC | |
| Kháng tải tối đa: | (Điện áp kết thúc – 8.5 V) / 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2 dây, Cấp điện vòng) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Độ chính xác được hiệu chuẩn | Tuyến tính: | Phạm vi nhiệt. < 500ºF (260ºC): +/- 0.2% | Phạm vi nhiệt. > 500ºF (260ºC): +/- 0.5% |
| Độ biến thiên nhiệt TT: | Phạm vi nhiệt. < 100ºF (38ºC): +/- 0.04%/ºF | Phạm vi nhiệt. > 100ºF (38ºC): +/- 0.02% |
| Điểm chứng nhận NIST TTM100/TTM1K: | 3 Điểm NIST: 20%, 50% & 80% của phạm vi | 5 Điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Phạm vi nhiệt được hiệu chuẩn: | Phạm vi nhiệt tối thiểu: 50ºF (28ºC) | Phạm vi nhiệt tối đa: 1000ºF (538ºC) |
| Loại cảm biến | Đường cong cảm biến: | RTD Platinum | PTC (Hệ số nhiệt độ tích cực) |
| Chuẩn DIN | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Thời gian khởi động TT | Biến đổi khởi động: | 10 Phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động: | -40ºF đến 185ºF (-40 đến 85ºC) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 80ºC (-40 đến 176ºF) |
| Phạm vi độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Kết nối | Kích thước dây: | Khối Terminal Vít (Cường độ cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Đánh giá mức độ cháy của vật liệu: | Nilon 66 | UL94-V2 |
| Kích thước sản phẩm: | 2.30” (58.42 mm) x 1.478” (37.54 mm) x 0.775” (19.69 mm) |
| Trọng lượng sản phẩm: | 0.034 lbs. (15.4 g) |
| Các phê duyệt của cơ quan: | RoHS2, WEEE |
