Chi tiết sản phẩm

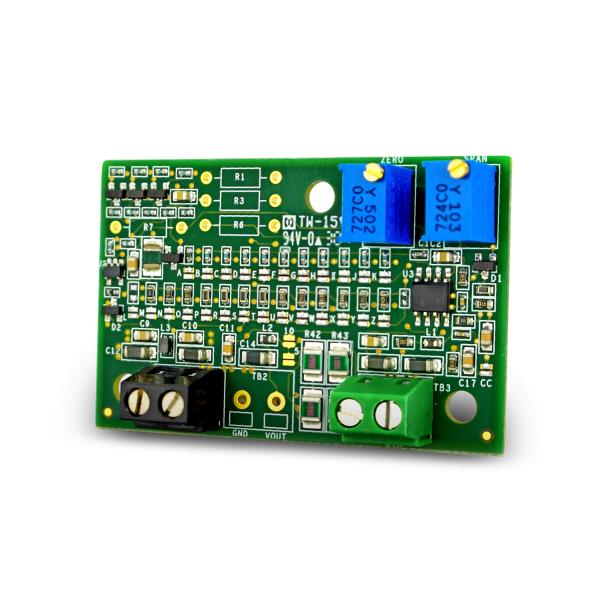

A/TT100-BO-1 – Transmitter Board Only
Sản phẩm này được bảo hành trong vòng Năm (5) năm theo Điều khoản Bảo hành Giới hạn của ACI.
Báo giá sản phẩm
Tổng quan sản phẩm
Bộ phát với RTD 100 Ohm, chỉ bo mạch, đầu ra 1-5VDC
Ứng dụng sản phẩm
Mô tả chi tiết
| Điện áp cung cấp bộ phát | Dòng cung cấp: | +8.5 đến 32 VDC (Bảo vệ ngược cấp) | tối thiểu 25 mA |
| 250 Ohm Load: +13.5 đến 32 VDC | 500 Ohm Load: +18.5 đến 32 VDC | |
| Kháng cự tải tối đa: | (Điện áp Terminal – 8.5 V) / 0.020 A |
| Tín hiệu đầu ra: | Dòng: 4-20 mA (2 dây, được cung cấp bằng vòng lặp) | Điện áp: 1-5 VDC hoặc 2-10 VDC (3 dây) |
| Chính xác hiệu chuẩn | Tuyến tính: | Phạm vi nhiệt độ 500ºF (260ºC): +/- 0.5% |
| Độ biến thiên nhiệt TT: | Phạm vi nhiệt độ 100ºF (38ºC): +/- 0.02% |
| Điểm chứng nhận NIST TTM100/TTM1K: | Chứng nhận 3 điểm NIST: 20%, 50% & 80% của phạm vi | Chứng nhận 5 điểm NIST: 20%, 35%, 50%, 65%, 80% của phạm vi |
| Phạm vi nhiệt độ được hiệu chuẩn: | Phạm vi nhiệt độ tối thiểu: 50ºF (28ºC) | Phạm vi nhiệt độ tối đa: 1000ºF (538ºC) |
| Loại cảm biến | Đường cong cảm biến: | Platinum RTD | PTC (Hệ số nhiệt độ tích cực) |
| Định tiêu chuẩn DIN | Hệ số nhiệt độ: | DIN EN 60751 (IEC 751) | 3850 ppm / ºC |
| Thời gian khởi động TT | Biến đổi khởi động: | 10 phút | +/- 0.1% |
| Phạm vi nhiệt độ hoạt động: | -40ºF đến 185ºF (-40 đến 85ºC) |
| Phạm vi nhiệt độ lưu trữ: | -40 đến 80ºC (-40 đến 176ºF) |
| Phạm vi độ ẩm hoạt động: | 0 đến 90%, không ngưng tụ |
| Kết nối | Kích thước dây: | Khối terminal ốc (nhận biết cực) | 16 AWG (1.31 mm2) đến 26 AWG (0.129 mm2) |
| Chỉ số mô-men xoắn khối terminal: | 0.37 ft-lb (0.5 Nm) nominal |
| Lắp đặt: | Ba chân Adhesive Standoffs đi kèm |
| Chỉ số chống cháy của vật liệu: | Nilon 66 | UL94-V2 |
| Kích thước sản phẩm: | 2.30” (58.42 mm) x 1.478” (37.54 mm) x 0.775” (19.69 mm) |
| Trọng lượng sản phẩm: | 0.034 lbs. (15.4 g) |
| Các phê duyệt của cơ quan: | RoHS2, WEEE |
