Bộ điều khiển DDC-88-MB

PrintEmail
Bộ điều khiển DDC-88-MB được lập trình tùy theo yêu cầu của khách hàng. Chức năng chính giúp điều khiển cho các hệ thống công nghiệp và tòa nhà. Thiết bị có thể được dùng để đếm sản lượng sản phẩm, điều khiển các máy móc hoạt động theo quy trình tuần hoàn, xử lý đóng mở đèn theo các tín hiệu ngõ vào hoặc điều khiển các thiết bị từ xa thông qua truyền thông RS485.
Description

Hỗ trợ miễn phí lập trình theo yêu cầu của khách hàng.



Các ngõ vào và ra:

-  Ngõ vào dry contact : 8( dry contact)

-  Ngõ ra relay 3A: 8( contact 220VAC, 3A)

-  Điện áp hoạt động: 24VAC +/-10% input @ 50 or 60 Hz

-  Giao tiếp cổng Mobus: 2 cổng ( hỗ trợ Modbus Master/Slave, tốc độ lên đến 128000 Bd)

      II.            Môi trường hoạt động:

Nhiệt độ hoạt động:  từ 0°C tới 50°C

Độ ẩm hoạt động : nhỏ hơn 90% và không đọng sương

Điều khiển bảo quản : Bảo quản ở nơi khô thoáng, tránh ẩm. Nhiệt độ bảo quản từ - 25°C tới 70°C, độ ẩm  5%  đến 95% và không đọng sương.

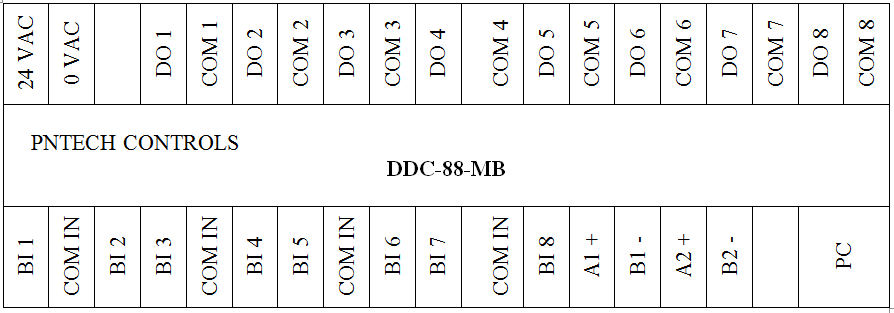

Sơ đồ chân



24 VAC + 0VAC: Nguồn cấp cho bộ điều khiển 24VAC / 24 VDC.

DO n + COM n: Ngõ ra relay n tiếp điểm thường hở. (với n = 1 đến 8)

 BI 1, BI 2, BI 3, BI 4, BI 5, BI 6, BI 7, BI 8: Các ngõ vào dạng tiếp điểm khô

COM IN: Chân chung cho các ngõ vào dạng tiếp điểm khô. Dùng chung cho tất cả các ngõ vào và RS-485.

 A1+ và B1- : Ngõ truyền thông Modbus 1

A2+ và B2- : Ngõ truyền thông Mobdus 2

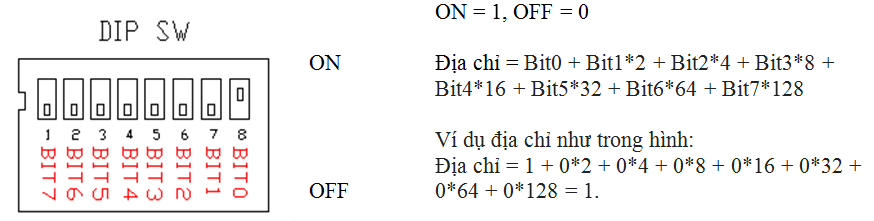

Cài đặt địa chỉ Modbus

Catalog thiết bị

File download
